Dreiphasen-50 synchroner DC-Dauermagnetmotor HP-100HP für Wasser-Pumpe
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Leistungsfähigkeits-Niveau: | IE4 | Rahmengröße: | H80~355 Roheisenrahmen |
|---|---|---|---|
| Pfosten: | 4 | Isolierung: | F/B |
| Markieren: | Permanentmagnet DC-Motor,Dreiphasensynchronmotor |
||

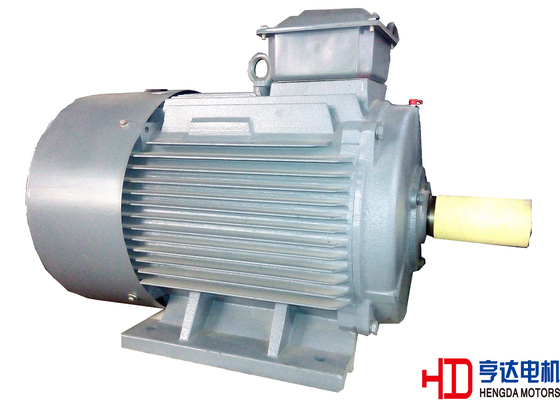

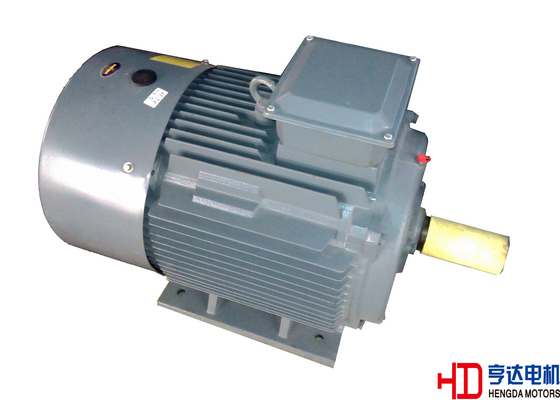

Dreiphasen-50 synchroner DC-Dauermagnetmotor HP-100HP für Wasser-Pumpe
|
Umgebend |
|
|
Temperaturspanne: |
-15~40℃ |
|
Umgebende Feuchtigkeit: |
90%less als relative Luftfeuchtigkeit |
|
Höhe: |
weniger als 1000m über Meeresspiegel |
|
Umgebungsbedingung: |
kein Kaustizitätsgas, kein Staub, nicht schwere Geistesverschmutzung, keine Flamme, keine Salzkristallisation |
|
Versorgungsenergie: |
|
|
Spannungsvariable |
±5% |
|
Frequenzvariable |
±2% Mähdrescherspannung und Frequenzvariable: ±5% |
|
|
|
|
Standardausrüstung: |
|
|
Standard |
Iec /DIN |
|
Phase |
Dreiphasig |
|
Schützen Sie Eigenschaft |
Total beiliegend |
|
Ertrag-Strecke |
0.55~315KW |
|
Spannung |
380V |
|
Frequenz |
50HZ |
|
Schutz-Klasse |
IP55 |
|
Befestigung |
IMB3 /IMB35/IMV1 oder auf Ihrem Antrag |
|
Abkühlen |
IC411 |
|
Aufgabe |
S1 |
|
Thermometry |
Optional |
|
Bescheinigung |
ISO9001 |
|
Spezielle Motoren können entsprechend den Anforderungen der Kunden entworfen sein |
|
Bedeutung von Typencode
Toleranz
Die Dauermagnetmotoren können Nennstrom 1.5times für einen gelegentlichen Überstrom von 2 Minuten widerstehen. Auch der Motor kann der maximalen Nenndrehzahl von 1,5mal für 2 Minuten widerstehen als Nulllast.
Entsprechend IEC60034 sind die Motoren können Nennspannung 1.5times und Nennstrom für 2 Minuten widerstehen entworfen.
Herausziehbares Drehmoment
Herausziehbares Drehmoment ist eine wichtige Kennzahl, zum von REPMSM-Überlastbarkeit zu reflektieren. Herausziehbares Drehmoment von XYT-Reihen ist im Bereich von 2.0~2.5, die gute Überlastbarkeit sicherstellen.
Unter der Zustand des heißen des erhöhenden Zustandes und Drehmoments, kann REPMSM widerstehen spezifizierte herausziehbare Drehmomentwerte (Toleranz) für 15s.At dieser Punkt, die Spannung und Frequenz sollte im Nennwert aufrechterhalten werden.
Kopplung und Fahren
XYT-Reihenmotor verbindet mit Last durch Koppler oder Gurt, die außerhalb der Reichweite der Versorgung eines Bewegungsherstellers ist.
XYT-Reihenmotor hat einzelne Welle, wir kann doppelte Welle produzieren wenn Bedarf. Zweite kann Nennleistung liefern, aber kann nur drived, indem es verbindet.
Technische Spezifikation (4 pole/1500r/min 380V/50HZ)
|
Bewegungsart |
Nennleistung |
Gegenwärtig |
Energie-Faktor |
Leistungsfähigkeit |
Verschlossener Strom |
Verschlossenes Drehmoment |
Herausziehbares Drehmoment |
Gewicht |
|
|
Nennstrom |
Bewertetes Drehmoment |
Bewertetes Drehmoment |
|||||||
|
Kilowatt |
HP |
380V InA |
cosΦ |
η% |
Ist/IN |
Tst/TN |
TM/TN |
Kilogramm |
|
|
XYT80M1-4 |
0,55 |
0,75 |
0,85 |
0,98 |
84,5 |
6,5 |
3,1 |
2,3 |
17 |
|
XYT80M2-4 |
0,75 |
1 |
1,2 |
0,98 |
85,6 |
6,5 |
3,1 |
2,3 |
18 |
|
XYT90S-4 |
1,1 |
1,5 |
1,7 |
0,98 |
87,4 |
6,5 |
3,1 |
2,3 |
22 |
|
XYT90L-4 |
1,5 |
2 |
2,4 |
0,98 |
88,1 |
6,5 |
3,1 |
2,3 |
28 |
|
XYT100L-4 |
2,2 |
3 |
3,4 |
0,98 |
89,7 |
7,0 |
3,1 |
2,3 |
34 |
|
XYT100L2-4 |
3 |
4 |
4,7 |
0,98 |
90,3 |
7,0 |
3,1 |
2,3 |
38 |
|
XYT112M-4 |
4 |
5,5 |
6,2 |
0,98 |
90,9 |
7,0 |
3,1 |
2,3 |
44 |
|
XYT132S-4 |
5,5 |
7,5 |
8,6 |
0,98 |
92,1 |
7,0 |
3,1 |
2,3 |
61 |
|
XYT132M-4 |
7,5 |
10 |
11,6 |
0,98 |
92,6 |
7,0 |
3,1 |
2,3 |
73 |
|
XYT160M-4 |
11 |
15 |
17,1 |
0,98 |
93,6 |
7,0 |
3,0 |
2,2 |
113 |
|
XYT160L-4 |
15 |
20 |
23,3 |
0,98 |
94,0 |
7,5 |
3,0 |
2,2 |
133 |
|
XYT180M-4 |
18,5 |
25 |
28,7 |
0,98 |
94,7 |
7,5 |
3,0 |
2,2 |
167 |
|
XYT180L-4 |
22 |
30 |
34,2 |
0,98 |
95,0 |
7,5 |
3,0 |
2,2 |
181 |
|
XYT200L-4 |
30 |
40 |
46,6 |
0,98 |
95,3 |
7,2 |
3,0 |
2,2 |
232 |
|
XYT225S-4 |
37 |
50 |
57,4 |
0,98 |
95,6 |
7,2 |
3,0 |
2,2 |
287 |
|
XYT225M-4 |
45 |
60 |
69,9 |
0,98 |
95,8 |
7,2 |
3,0 |
2,2 |
322 |
|
XYT250M-4 |
55 |
75 |
85,4 |
0,98 |
96,0 |
7,2 |
3,0 |
2,2 |
381 |
|
XYT280S-4 |
75 |
100 |
116,4 |
0,98 |
96,2 |
7,2 |
2,9 |
2,2 |
510 |
|
XYT280M-4 |
90 |
120 |
139,7 |
0,98 |
96,4 |
7,2 |
2,9 |
2,2 |
600 |
|
XYT315S-4 |
110 |
150 |
170,7 |
0,98 |
96,5 |
6,9 |
2,9 |
2,2 |
921 |
|
XYT315M-4 |
132 |
180 |
204,9 |
0,98 |
96,5 |
6,9 |
2,9 |
2,2 |
1002 |
|
XYT315L1-4 |
160 |
215 |
248,9 |
0,98 |
96,5 |
6,9 |
2,9 |
2,2 |
1070 |
|
XYT315L2-4 |
200 |
270 |
310,4 |
0,98 |
96,6 |
6,9 |
2,9 |
2,2 |
1181 |
|
XYT355M-4 |
250 |
340 |
388,1 |
0,98 |
96,7 |
6,9 |
2,9 |
2,2 |
1720 |
|
XYT355L1-4 |
280 |
375 |
434,6 |
0,98 |
96,7 |
6,9 |
2,9 |
2,2 |
1850 |
|
XYT355L2-4 |
315 |
420 |
488,9 |
0,98 |
96,7 |
6,9 |
2,9 |
2,2 |
1950 |
Beschreibung:
Es ist weithin bekannt, dass Motoren elektrisches zur mechanischen Energie austauscht, die auf dem Magnetfeld basiert. Unter den gleichen Lastfällen verglichen mit Asynchronmotoren, haben Dauermagnetsynchronmotoren weniger Ständerstrom und kupferne Verluste des Ständers.
Dank die Synchrondrehzahloperation, seltene Erdsynchronic Dauermagnetmotoren (REPMSM) haben nicht Beleg zwischen Ständer und Rotor, auch haben kupferne Verluste und Eisenverluste nicht während der stabilen Operation, also können die Motoren kleineren Fan und weniger Belüftungsverluste haben.
REPMSM haben nicht reagierenden Erregungsstrom, also kann sein Energiefaktor zum Begrenzungs-value1.0 erheblich erhöht werden. Zusammenfassend verglichen mit Asynchronmotoren, haben REPMSM weniger Verluste und die hohe Leistungsfähigkeit (mehr als 4%~8%), besonders laufend während 20%~120% bewerteter Last, REPMSM kann hohe Leistungsfähigkeit halten und Energiefaktor, die Energieeinsparung kann während der hellen Last auf der Hand liegen.
Bauend auf so viele Jahre von Praxis, entwickeln wir den XYT-Reihenmotor, der und so weiter auf Pumpe, Fan, Kompressor, Textilmaschinerie, Metallurgie, Erdöl, Chemikalie zugetroffen wird.
Das folgende, wie Wahlen oder der Antrag des Kunden:
Schutzklasse IP56
Raumheizung
Hitzeschutz
Erschütterungsdetektor
Spezielle Einbauabmessung und Wellenmaß
Niedrige Erschütterung und lärmarm
Lagerthermometer PT100 (Rahmengröße H180 und oben)
Wicklungsthermometer PT100
PTC/PTO
Spezielle Malerei
Spezielle Spannung und Frequenz
Aluminiumrahmen
Andere
Anwendungen:
Sie können für das Fahren von verschiedenen allgemeinen Maschinen und von Ausrüstungen wie Kompressoren, Fans, Wasserpumpen, Gewebe und Zerkleinerungsmaschinen weit verbreitet sein. Außerdem können sie als Hauptmotor in den verhältnismäßig schweren Bedingungen einschließlich der Chemikalie, pharmazeutischer und arbeiten die Minenindustrien des Erdöls.
